Пневмоцилиндры типа ПЦ

Пневмоцилиндры типа ПЦ

Пневмоцилиндры типа ПЦ изготавливаются в двух исполнениях:

ISO 6431 и ГОСТ 15608-81 (в каталоге не обозначены). Выпускаются диаметром

32, 40, 50, 63, 80,100, 125, 160 и 200 мм, ходом от 10 до 1000 мм. Это цилиндры поршневые

двустороннего действия как с регулируемым демпфированием в конечных положениях, так и без него. Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков. Пневмоцилиндры предназначены для пневмосистем производственного оборудования, технологической оснастки, наземного транспорта.

Категория:

Описание

Условное наименование распределителя

Диаметр поршня, мм

Длина хода штока, мм

ПЦ ХХ



ХХХ Х X X Х 4



Вид присоединительной резьбы: 1—трубная цилиндрическая; 2—коническая



Способ торможения: 1—без торможения (без демпфирования); 2—с регулируемым торможением в конце хода поршня (с демпфированием)

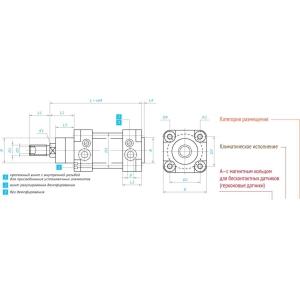

0 поршня, ммDD1D5 внутр.D2D3D4LL1L2L3L4L5EBK1K2K2Масса, кг 0-ход 10 мм хода
32G 1/8 M10x1,25—32,537M6142222919426503010660,690,03
K 1/8M10x1,25—32,537M6142222919426503010660,690,03
40G ЧM12x1,25—3845M6151243321,5426553513660,790,03
50K ЧM16x1,5 M12x1,5   46,555M81713238,5 28,5429654017881,50,047
63G 3/8 M16x1,5M12x1,556,568M81833238,528,5435754517881,90,05
80K 3/8 M20x1,5 M16x1,57286M102024044,5 34,5438,5100452217173,10,08
100G ИM20x1,5M16x1,589107M102134047,537,5442,5120552217174,60,09
K ИM20x1,5M16x1,589107M102134047,537,5442,5120552217174,60,09
125G ИM27x2M24x2110132M12225546542641136602714147,30,09
K ИM27x2M24x2110132M12225546542641136602714147,50,014
160G 3/4 M36x2M30x2140168M16260728053,56451766536171717,30,019
200K 3/4M36x2M30x2175210M16275729563,56452167536171720,10,025

Параметр



Данные

32    40    50    63    80   100   125   160   200

Номинальное давление                                                          1,0
Давление страгивания0,070,040,0350,03
Номинальная сила цилиндра при давлении 1,0 МПа, Н
—толкающая                                    803   1256  1962  3115  5024  7850 12267 20107 31417

—тянущая                                      690  1102  1708  2837  4644  7470 11467 18850 30160

Время прохождения поршнем тормозного пути без нагрузки при давлении 0,4 МПа, с, не более (с регулируемым торможением)381012151820
** ф
Для ПЦ         Фланец

0, мм         с проушиной

Стойка опорнаяЦапфаОпораЛапа торцеваяФланецПроставка
32              ЭМПЦ 30.00.00ЭМПЦ 40.00.00ЭМПЦ 50.00.00ЭМПЦ 60.00.00ЭМПЦ 00.01.00ЭМПЦ 00.02.00ЭМПЦ 00.03.00
40             ЭМПЦ 30.00.01ЭМПЦ 40.00.01ЭМПЦ 50.00.01ЭМПЦ 60.00.01ЭМПЦ 00.01.01ЭМПЦ 00.02.01ЭМПЦ 00.03.01
50              ЭМПЦ 30.00.02ЭМПЦ 40.00.02ЭМПЦ 50.00.02ЭМПЦ 60.00.02ЭМПЦ 00.01.02ЭМПЦ 00.02.02ЭМПЦ 00.03.02
63             ЭМПЦ 30.00.03ЭМПЦ 40.00.03ЭМПЦ 50.00.03ЭМПЦ 60.00.03ЭМПЦ 00.01.03ЭМПЦ 00.02.03ЭМПЦ 00.03.03
80             ЭМПЦ 30.00.04ЭМПЦ 40.00.04ЭМПЦ 50.00.04ЭМПЦ 60.00.04ЭМПЦ 00.01.04ЭМПЦ 00.02.04ЭМПЦ 00.03.04
100            ЭМПЦ 30.00.05ЭМПЦ 40.00.05ЭМПЦ 50.00.05ЭМПЦ 60.00.05ЭМПЦ 00.01.05ЭМПЦ 00.02.05ЭМПЦ 00.03.05
125           ЭМПЦ 125.32.00–ЭМПЦ 125.50.10ЭМПЦ 125.60.00ЭМПЦ 125.00.01ЭМПЦ 125.00.02–
160          ЭМПЦ 125.32.00-01ЭМПЦ 125.50.10-01ЭМПЦ 125.60.00-01ЭМПЦ 125.00.01-01ЭМПЦ 125.00.02-01
200          ЭМПЦ 125.32.00-02–ЭМПЦ 125.50.10-02ЭМПЦ 125.60.00-01ЭМПЦ 125.00.01-02ЭМПЦ 125.00.02-02–
